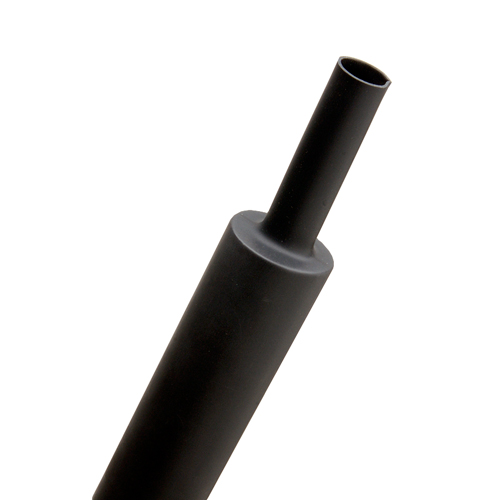

Термоусадочная трубка VT-220 Raychman®

Термоусадочная трубка VT-220 Raychman®
Коэффициент усадки 2:1
Рабочая температура от -55 °С до +220 °С
Температура усадки от +175 °С до +200 °С
Химическая стойкость высокая
Электрическая прочность не менее 9 кВ/мм
Объемное сопротивление 1011 Ом·см
Горючесть подавляет горение

Гибкая тонкостенная трубка из эластомера на основе фторкаучука (Viton®) предназначается для защиты электроприборов, гидравлического оборудования, бортовой электропроводки и датчиков от воздействия высоких температур, агрессивных сред и нефтепродуктов. Применяется в электротехнике при производстве нагревательных приборов, в химической и нефтеперерабатывающей промышленности, в автомобилестроении, в авиакосмической отрасли.

Трубка Raychman® VT-220 выдерживает воздействие кислот, щелочей, растворителей и ГСМ, за исключением некоторых веществ: гексафторбензола, кетонов, сложных эфиров, уксусной кислоты. Трубка сохраняет технические характеристики при температуре до +220°С и кратковременно выдерживает нагрев до +300°С.

Трубка Raychman® VT-220 не горит, не набухает в воде, устойчива к пару и умеренно устойчива к радиации. Электроизоляционные возможности трубок из фторэластомеров уступают трубкам из сшитого полиолефина, но они достаточны для электрической изоляции низко- и средневольтного оборудования.

Трубка поставляется в бухтах, цвет черный.

Не подлежит обязательной сертификации.

СвойстваМетод тестированияЗначения
Температура усадки - от +175 °С до +200 °С
Рабочая температура IEC216 от -55 °С до +220 °С
Прочность на растяжение ASTM D 638 Более 8 МПа
Удлинение перед разрывом ASTM D 638 Более 250%
Продольная усадка - 10%
Удлинение перед разрывом после теплового воздействия (168 часов при +250 °С ) - Более 200%
Электрическая прочность ASTM D 2671 >9 кВ/ мм
Объемное электрическое сопротивление ASTM D 876 1011 Ом·см
Воздействие термическим ударом (4 часа при +300 °С) - Без разрывов и трещин
Подавление горения VW-1, тест пройден Подавляет горение
VT-220 T — нормальная толщина стенки
Диаметр, в дюймахВнутренний диаметрТолщина стенок после усадки, ммСтандартная упаковка (метров в бухте)
Минимальный до усадки, ммМаксимальный после усакдки, мм
1/8 3,2 1,6 0,76 100
3/16 4,8 2,4 0,89 100
1/4 6,4 3,2 0,89 50
3/8 9,5 4,8 0,89 50
1/2 12,7 6,4 0,89 50
3/4 19,1 9,5 1,07 25
1 25,4 12,7 1,25 25
1-1/2 38,1 19,1 1,40 25
ПроизводительRaychem / TycoDSG-Canusa3MWOERAlphaSumitomo
Наименование Viton-E, RNF 150 V-25, VT-220 GSHS-1650F F-200 FIT650 FE3, KH200
