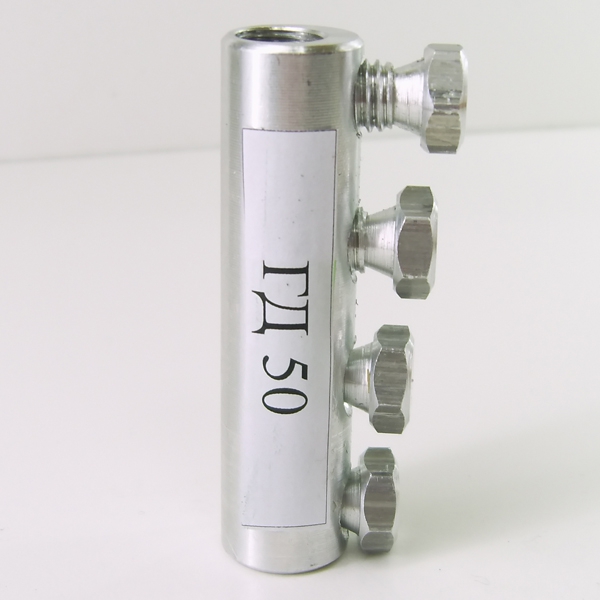

Соединители (гильзы) с круглой полостью типа ГД

Соединители (гильзы) болтовые предназначены для соединения токопроводящих жил сечением от 25 до 240 мм.кв. на напряжение до 35 кВ. Крепление соединителя на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности.

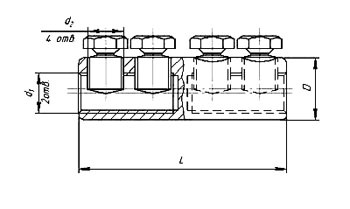

Схема

Соединители (гильзы) с круглой полостью типа ГД схема

Спецификация
Размеры(мм)Обозначение гильз
ГД-50ГД-120ГД-240
25-5070-120150-240
L 69 90 110
D 19 26,5 37
d1 M12x1 M18x1 M26x1
d2 M10x1.5 M16x1.5 M20x1.5
